国产精品18久久久I人九九精品I天天干夜夜夜操天I狠狠操狠狠插I一区二区日韩avI天堂av在线网站

高分子自粘防水卷材

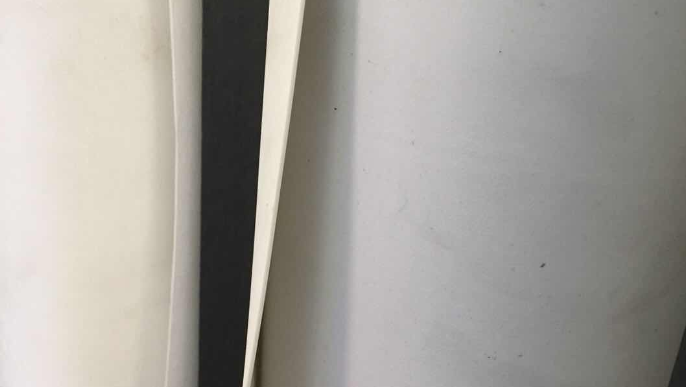

高分子自粘防水卷材是由高分子片材（PVC、PE、EVA、ECB、TPO等）、自粘橡膠瀝青膠料、隔離膜組成，并可根據(jù)需要在高分子片材上復(fù)合織物加強制成的防水卷材。

高分子自粘防水卷材的施工工藝流程及操作要點

一、基層要求
1)防水基層必須平整牢固，不得有突出的尖角，凹坑和表面起砂現(xiàn)象，表面應(yīng)清潔干燥，轉(zhuǎn)角處應(yīng)根據(jù)要求做半徑為50㎜的圓弧角。
2)基層含水率要無明水珠即可。
3)防水層施工前必須將基層上的塵土、砂粒、碎石、雜物、油污和砂漿突起物清除干凈。
二、施工準備
1)清理防水基層的施工工具：鐵鍬、掃帚、吹塵器（或吸塵器）、手錘、鋼鑿、抹布等。
2)卷材鋪貼的施工工具：剪刀、卷尺、彈線盒、滾刷、膠壓輥等。
3)施工時氣溫應(yīng)在5℃以上，不宜在特別潮濕且不通風(fēng)的環(huán)境中施工。施工現(xiàn)場應(yīng)有良好的通風(fēng)條件。
三、高分子自粘防水卷材的施工工藝流程
基層表面清理、修補→涂刷配套的基層處理劑→節(jié)點部位粘貼→定位、彈基準線→鋪貼自粘性橡膠防水卷材→輥壓、排氣→收頭處理及搭接→組織驗收→保護層施工。
四、操作要點
1)防水卷材總體鋪貼順序為：先高跨，后低跨；同等高度，先遠后近；同一立面，從高向低處開始鋪貼。
2)打底涂：基面清理干凈驗收合格后，將專用基層處理劑均勻涂刷在基層表面，涂刷時按一個方向進行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。
3)彈線、試鋪：在底涂上按實際搭接面積彈出粘貼控制線，嚴格按粘貼控制線試鋪及實際粘鋪防水卷材，以確保防水卷材搭接寬度在6～7cm（防水卷材上有標志）。根據(jù)現(xiàn)場特點，確定彈線密度，以便確保防水卷材粘貼順直，不會因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。防水卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開始實際粘鋪。
五、節(jié)點處理
1)女兒墻部位收口處理：做水泥砂漿時需將墻與屋面交接處陰角抹成半徑約50㎜的小圓角，基面達到要求后，先涂刷一道聚氨酯防水涂料為防水層，在涂刷均勻后立即貼一層胎體增強層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結(jié)牢固，也便于自粘卷材的施工。
2)陰陽角及管口部位的處理：陰陽角處須用砂漿做成50㎜的圓角，增設(shè)防水附加層一道，附加層中設(shè)有玻纖布一道。管口與基面交接處，抹好找平層后，預(yù)留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周500㎜范圍內(nèi)設(shè)防水附加層，增設(shè)玻纖布一道，確保全面達到防水效果。
六、大面積鋪貼卷材
大面積粘貼自粘防水卷材主要有拉鋪法和滾鋪法兩種，在實際施工中，施工人員可根據(jù)現(xiàn)場環(huán)境、溫度等條件，自行確定粘貼方式，但基本的排氣、壓實、防皺要求仍然相同。
1)基本要求：在粘鋪防水卷材時，應(yīng)隨時注意與基準線對齊，以免出現(xiàn)偏差難以糾正。卷材鋪貼時，卷材不得用力拉伸。粘貼后，隨即用壓輥從防水卷材中部向兩側(cè)滾壓，排出空氣，使防水卷材牢固粘貼在基層上，防水卷材背面搭接部位的隔離紙不要過早揭掉，以免污染粘結(jié)層或誤粘。
2)拉鋪法：將防水卷材對準基準線全幅鋪開，從一頭將防水卷材（連同隔離紙）揭起，沿防水卷材幅長中線對折，用裁紙刀將隔離紙邊輕輕劃開，注意不要劃傷防水卷材，將隔離紙從防水卷材背面小心撕開一小段約500㎜長，兩人合力揭掉隔離紙，對準基準線粘鋪定位。先將半幅長的防水卷材鋪開就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長的隔離紙全部拉出，拉鋪時注意拉出的隔離紙的完整性，發(fā)現(xiàn)撕裂、斷裂應(yīng)立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續(xù)拉鋪。
3)滾鋪法：即掀剝隔離紙與鋪貼防水卷材同時進行。施工時不需要打開整卷防水卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將防水卷材向前展出約500㎜，由另一人掀剝此部分防水卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將已剝?nèi)ジ綦x紙的防水卷材對準已彈好的基線輕輕擺鋪，再加以壓實。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動，抬著防水卷材的兩人同時沿基準線向前滾鋪卷材。注意抬防水卷材兩人的移動速度要相同、協(xié)調(diào)。滾鋪時不能太松弛；鋪完一幅防水卷材后，用長柄滾刷，由起端開始，徹底排除防水卷材下面的空氣，然后再用大壓輥或手持式輕便振動器將防水卷材壓實，粘貼牢固。
4)立面和大坡面的鋪貼：由于自粘型防水卷材與基層的粘結(jié)力相對較低，在立面或大坡面上，防水卷材容易產(chǎn)生下滑現(xiàn)象，因此在立面或大坡面上粘貼施工時，宜用手持式汽油噴燈將防水卷材底面的膠粘劑適當加熱后再進行粘貼、排氣或輥壓。
5)大面積防水卷材排氣、壓實后，再用手持小壓輥對搭接部位進行碾壓，從搭接內(nèi)邊緣向外進行滾壓，排出空氣，粘貼牢固。
6)接縫粘貼與密封：防水卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應(yīng)采用自粘橡膠瀝青防水卷材專用密封膏密封。搭接邊密封寬度不小于10cm。
7)當防水層做兩層時，第二層搭接邊要跟第一層錯開，以免接頭重疊，防止局部竄水。
七、收頭固定、封閉：
防水卷材四周末端收頭伸入凹槽（深20㎜×高40㎜~60㎜的梯形槽）內(nèi)，金屬壓條釘牢固，用專用封邊膏密封。
1)相鄰兩排防水卷材的短邊接頭應(yīng)相互錯開300㎜以上，以免多層接頭重疊而使得防水卷材粘貼不平。防水面積很大，必須分階段施工時，中間過程中臨時收頭很多，應(yīng)采用專用密封膏做好臨時封閉。
2)防水卷材粘貼后，應(yīng)采取措施臨時遮蓋，減少防水卷材直接暴露而受損傷的機會。將揭下來的有機硅隔離紙反鋪在防水卷材上，此保護紙也可作為防水層與保護層之間的隔離層而繼續(xù)保留。
3)粘貼后，受陽光曝曬，可能會出現(xiàn)輕微表面皺褶、鼓泡，這是正常現(xiàn)象，不會影響其防水性能，并且一經(jīng)隱蔽即會消失。
4)防水層應(yīng)盡快隱蔽，不宜長時間曝曬。通常應(yīng)在防水層完工后24小時內(nèi)隱蔽，若有閉水試驗，則隱蔽時間應(yīng)從閉水試驗結(jié)束時起算。
八、常見問題處理措施
1)氣泡、空鼓：由于基層潮濕、找平層未干，含水率過大，使涂膜空鼓，形成鼓泡。處理方法：先將起鼓部分全部割去，露出基層，排出潮氣，待基層干燥后，再依照防水層的施工方法修補。
2)翹邊：防水層的端部或收頭處出現(xiàn)同基層剝離翹邊的現(xiàn)象，主要是因為基層未處理好，不清潔或不干燥，收頭時密封處理不好。施工時要仔細，細部施工時要注意做好排水，防止帶水施工，下雨天不得施工，基層要保持干燥；對產(chǎn)生翹邊的防水層，應(yīng)先將剝離翹邊的部分割去，將基層打掃干凈，再根據(jù)基層材質(zhì)選擇與其粘結(jié)力強的底層涂料涂刮基層，然后做好防水層。
3)破損：防水層施工后、固化前，未注意保護，被其他工序施工碰壞、劃傷。對于破損嚴重者，應(yīng)將破損部分割去(稍大一些)，露出基層并清理干凈，再按照施工要求、順序，分層補做防水層。

4)貯存：防水卷材應(yīng)在干燥、通風(fēng)的環(huán)境下貯存，防止日曬雨淋。不同類別、規(guī)格的防水卷材應(yīng)分別堆放。堆放時防水卷材應(yīng)平整放置，堆放高度不宜超過5層。

文章來源：m.i2143.cn
