国产精品18久久久I人九九精品I天天干夜夜夜操天I狠狠操狠狠插I一区二区日韩avI天堂av在线网站

一、熱熔卷材施工步驟詳解
基層檢驗、清理→涂刷基層處理劑→試鋪、定位、彈基準線→加熱卷材底部熱熔膠滾鋪卷材→輥壓、排氣→加熱燒去搭接面薄膜→加熱搭接縫熱熔膠→搭接縫粘合、輥壓、排氣→搭接縫密封材料封邊→收頭固定、密封→保護層施工→清理、檢查、驗收。
二、基層清理
（1）、基層表面應堅實具有一定的強度，清潔干凈，表面無浮土、砂粒等污物，表面應平整、光滑、無松動，要求抹平壓光，對于殘留的砂漿塊或突起物應以鏟刀削平。
（2）、陰陽角應抹成半徑為50mm均勻光滑的小圓角。
（3）、穿墻管道及連接件應安裝牢固，接縫嚴密，若有鐵銹、油污應以鋼絲刷、砂紙、溶劑等予以清理干凈。
三、涂刷基層處理劑
為了增強防水材料與基層之間的粘結力，在防水層施工前，預先在基層上涂刷冷底子油。
四、鋪貼卷材
（1）鋪貼卷材附加層
基層處理劑干燥后（約4h），在細部構造部位，如平面與立面的轉角處、女兒墻泛水、伸出屋面管道根、水落口、天溝、檐口等部位鋪貼一層附加層卷材，寬度應不小于300mm，要求貼實、粘牢、無折皺。
（2）熱熔鋪貼大面阻根防水卷材

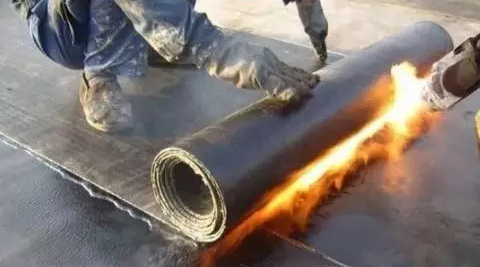

（3）先在基層彈好基準線，將卷材定位后，重新卷好。點燃火焰噴槍（噴燈），烘烤卷材底面與基層交界處，使卷材底邊的改性瀝青熔化。要沿卷材寬度往返加熱，邊加熱，邊沿卷材長邊向前滾鋪，排除空氣，使卷材與基層粘結牢固。
（4）在卷材熱熔施工時，火焰加熱要均勻，過分加熱會燒穿卷材；溫度不夠會使卷材粘結不牢。因此施工時要注意調節火焰大小及移動速度。火焰噴槍與卷材底面的距離應控制在0.3～0.5m。卷材接縫處必須溢出熔化的改性瀝青膠，溢出的改性瀝青膠寬度以2mm左右并均勻順直不間斷為宜。
（5）阻根防水卷材在屋面與立面轉角處，女兒墻泛水處及穿墻管等部位要向上鋪貼至種植土層面上250mm處才可進行末端收頭處理。
（6）當防水設防要求為兩道或兩道以上時，耐根穿刺卷材必須作為最上面的一層；下層防水材料宜選用聚酯胎SBS改性瀝青防水卷材。
五、熱熔封邊
將卷材搭接縫處用汽油噴燈烘烤，火焰的方向應與操作人員前進的方向相反。應先封長邊，后封短邊。
最后用改性瀝青密封膠將卷材收頭處密封嚴實。
六、施工要點
1、掌握好卷材熱熔膠的加熱程度
加熱不足，卷材與基層粘結不牢；過分加熱，則會使卷材燒穿、老化，嚴重降低防水質量。應按要求使基層和卷材均勻加熱，熱熔膠熔成光亮黑色即可。
2、輥壓、排氣
應趁熱用壓棍輥壓，排除下面空氣，使之粘貼牢固，使表面平展、無折皺。
3、保證搭接縫寬度。
4、刮口、封邊
卷材鋪貼后，搭接縫口會溢出熱熔膠，應隨時刮封接口，再用密封材料封邊，寬度不應小于250px。
5、卷材搭接縫處如有薄膜、鋁膜、石屑時，應按搭接寬度加熱除去，使搭接縫粘結可靠。
七、細節處理
防水系統的保護層應布滿整個連接處的上方。屋面管道也應做特殊處理，避免漏水。具體需要采用噴燈滿粘法鋪裝，使用熱風管；第二層與第一層錯開1250px 平鋪；搭接至少200px，搭接施工必須使用熱風管；兩層材料的施工必須連續進行。
防水層在連接和收口處的高度：
連接部位——屋面坡度≤5°，至少375px；屋面坡度>5°，至少250px
收口部位——屋面坡度≤5°，至少250px；屋面坡度>5°，至少125px

連接和收口部位均要高出覆土上表面的高度，在降雪量大的地區要求更高。

相關推薦

1、屋面防水卷材滲漏原因及修補措施

2、自粘防水卷材預鋪法施工工藝

3、自粘防水卷材干鋪法施工工藝

4、雙面自粘防水卷材施工方法
