国产精品18久久久I人九九精品I天天干夜夜夜操天I狠狠操狠狠插I一区二区日韩avI天堂av在线网站

K11防水涂料是由有機材料和無機材料復合而成，該涂料兼有聚合物水泥防水涂料和無機防水堵漏材料兩類材料的一些優點。能在潮濕的多種材質基面上直接施工，亦可用于舊瓷磚面表面拉毛，具有抗裂性、耐水性、耐候性、耐久性優異，無毒、無害、無污染、施工簡單，工期短。在K11防水涂料施工過程中，往往會出現這樣那樣的問題，那么日常防水中常見的問題都有哪些？遇到這樣的問題我們又該如何解決？
一、防水涂膜出現起粉現象
原因分析：
一般是由于出現了堆料很厚的情況，在沒有完全干燥透的情況下，乳液沒有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導致起粉現象出現。
解決方法：
1、對陰角及時清理流墜物料
2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

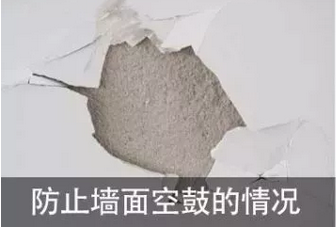

二、K11防水涂料與基層粘接不牢現象（掉磚現象）
原因分析：
一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質墻體、劣質砂漿基層），浮灰、細砂粒很多，強度很低；這會導致防水層容易出現脫皮現象，而貼磚后，因承受不住磚的重量而從防水層脫落。
解決方法：
1.基層應堅實、平整、無起砂、無空鼓、無裂縫
2.對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進行修補抹平處理

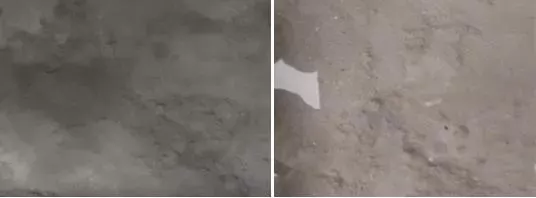

三、K11防水涂料閉水起泡現象
原因分析：
其一，防水層之間起泡，這是因為表層防水層局部沒有干透，導致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導致防水膜拉伸起鼓；
其二，防水層與基層之間起鼓，這是因為防水層粘接不好，基層內部濕氣過多，從而會給防水層一個滲透壓，導致粘結差的區域出現起鼓現象。
解決方法：
注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補涂。
四、防水層出現開裂
原因分析：開裂分為細部開裂和大面開裂
其一，陰角、管根開裂，這一般是因為立面的流掛導致防水層過厚，應力收縮很大，并且直角陰角結構導致應力無法釋放，從而使得拉力過大導致開裂。
其二，大面開裂，一般是因為基層不平整，有裂縫導致縫隙處堆料，過厚才會引起大面的開裂，另外，對JS防水涂料，摻入水泥也極易導致開裂現象出現；
解決方法：
1.對于陰陽角、管根、地漏等細部節點部位，要做抹八字角或抹弧細部處理。
2.基層要堅實、平整、無起砂、無空鼓、無裂縫，對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進行修補抹平處理。

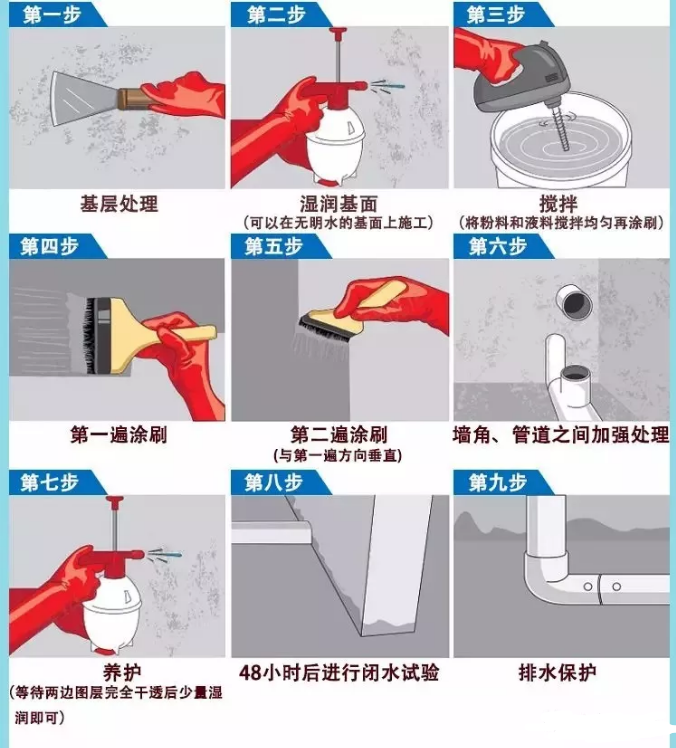

K11防水涂料使用小竅門

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動攪拌器充分攪拌均勻；為了減小漿液中的氣泡，需要靜置幾分鐘再重復攪拌一次；
2、涂刷：基層應該充分潤濕但不能有明水，盡量減少浮灰。較好的基層潤濕即可，如加氣磚、輕質墻體，劣質砂漿基層等需進行抹平處理。對陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進行下一道涂刷。

3、閉水：必須完全干燥后再做閉水試驗。

相關推薦

1、K11防水漿料

2、K11防水涂料施工中存在的問題及解決方案

3、K11防水涂料選購四大誤區

4、防水涂料選購小知識
