国产精品18久久久I人九九精品I天天干夜夜夜操天I狠狠操狠狠插I一区二区日韩avI天堂av在线网站

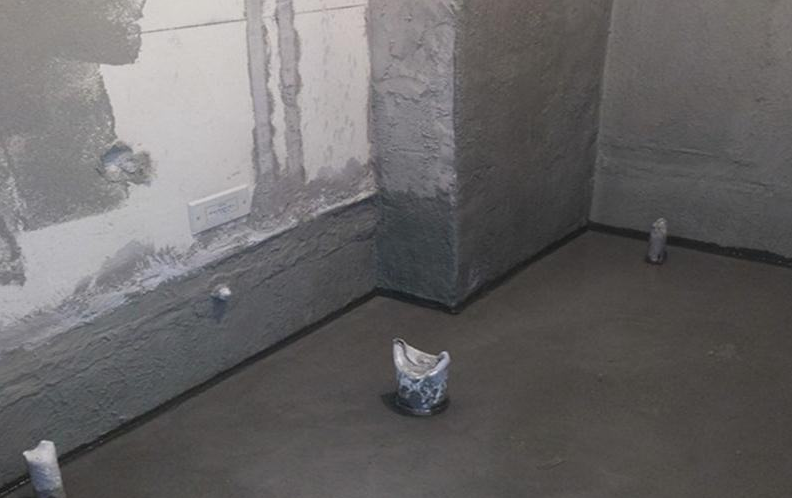

聚氨酯防水涂料的涂膜主要適用于衛(wèi)生間、屋面或地下室防水工程，那么聚氨酯防水涂料施工時對基層都有哪些要求呢？

（1）防水基層用1:3的水泥砂漿抹成1/50的流水坡度，表面抹平、壓光，不允許有凹凸不平、松動或起砂掉灰等缺陷存在。排水口或漏部位必須低于整個防水層，以便排出積水。有套管的管道部位應(yīng)高出表面20mm以上，陰陽角部位應(yīng)做成半徑約為10mm的小圓角，便于涂膜施工。
（2）所有管件、衛(wèi)生設(shè)備、地漏或排水口等必須安裝牢固，接縫嚴(yán)密，收頭圓滑，不得有任何松動現(xiàn)象。
（3）先用鏟刀和笤帚等工具將基層表面不平物、砂漿疙瘩等鏟除，將灰塵雜物徹底清掃干凈。對陰陽角、管道根部、地漏和排水口等部位更應(yīng)認(rèn)真清理。如發(fā)現(xiàn)油污、鐵銹等要用鋼絲刷、砂紙和有機溶劑清除干凈。
（4）基層含水率小于9%、PH值<10.
（5）涂布底膠。
衛(wèi)浴間聚氨酯涂膜防水層施工工藝
 一、 材料要求
1、聚氨酯涂膜防水材料（雙組份），應(yīng)有出廠合格證，應(yīng)經(jīng)復(fù)試合格后使用。
2、甲組份是以聚醚樹脂和二異氰酸酯等原料，經(jīng)過聚合及反應(yīng)制成的含有端異氰酸酯基的聚氨基甲酸酯預(yù)聚物，外觀為淺黃粘稠狀。乙組份是由固化劑、促進(jìn)劑、增韌劑、防霉劑、填充劑和稀劑等混合加工制成。
二、主要機具
一般應(yīng)備有電動攪拌器(功率0.3-0.5KW,200-500r/min)、攪拌桶(容積10L)，油漆桶(3L)、塑料或橡膠刮板、滾動刷、油漆刷、彈簧秤、干粉滅火器等。
三、作業(yè)條件
1、涂刷防水層的基層表面，必須將塵土、雜物等清掃干凈，表面殘留的灰漿硬塊和突出部分應(yīng)鏟平、掃凈，抹灰、壓不，陰陽角處應(yīng)抹成圓弧或鈍角。
2、涂刷防水層的基層表面應(yīng)保持干燥，并要平整、牢固，不得有空鼓、開裂及起砂等缺陷。
3、在找平層接地漏、管根、出水口、衛(wèi)生潔具根部（邊沿），要收頭圓滑。坡度符合設(shè)計要求，部件必須安裝牢固，嵌封嚴(yán)密。經(jīng)過驗收。
4、突出地面的管根、地漏、排水口、陰陽角等細(xì)部，應(yīng)先做好附加層增補處理，刷完聚氨酯底膠后，經(jīng)檢查并辦完隱蔽工程驗收。
5、防水層所用的各類材料，基層處理劑、二甲苯等均屬易燃物品，儲存和保管要遠(yuǎn)離火源，施工操作時，應(yīng)嚴(yán)禁煙火。
6、防水層施工不得在雨天、大風(fēng)天進(jìn)行，冬期施工的環(huán)境溫度應(yīng)不低于5℃。
四、操作工藝
1、工藝流程
清理基層表面→細(xì)部處理→配制底膠→涂刷底膠(相當(dāng)于冷底子油) →細(xì)部附中層施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水層施工→防水層
一次試水→保護層飾面層施工→防水層二次試水→防水層驗收
2、防水層施工前，應(yīng)將基層表面的塵土等雜物清除干凈，并用干凈的濕布擦一次。
3、涂刷防水層的基層表面，不得有凸凹不平、松動、空鼓、起砂、開裂等缺陷，含水率一般不大于9%。
4、涂刷底膠（相當(dāng)于冷底子油）：
1) 配制底膠，先將聚氨酯甲料、乙料加入二甲苯，比例為1:1.5:2(重量比)配合攪拌均勻，配制量應(yīng)視具體情況定，不宜過多。

2) 涂刷底膠，將按上法配制好的底膠混合料，用長把滾刷均勻涂刷在基層表面，涂刷量為0.15-0.2kg/m2，涂后常溫季節(jié)4h以后，手感不粘時，即可做下道工序。

相關(guān)推薦

1、KALI-302 雙組份聚氨酯防水涂料

2、聚氨酯防水涂料施工的驗收規(guī)范

3、怎樣防止聚氨酯防水涂料變質(zhì)?

4、造成聚氨酯防水涂料防水失敗的原因有哪些？
